BSEN877 |
![]() |
||
Eco-Cast iron pipes and fittings |
||||
for the evacuation of water from building |
||||
Installation 安裝指南 |
||||
將卡箍連橡膠圈一同套入喉管頂部,如喉管已被切割,必須在切割口塗上防銹油,待完全乾透,方可以繼續安裝。 |
|
1. | 將卡箍連橡膠圈套入喉管或配件的另一端。 |
2. |
將另一喉管或配件套入卡箍內。 |
3. | 使用適當的鑼絲工具收緊。 |
1 |
2 |
3 |
||
![]() |
![]() |
![]() |
![]() |
![]() |

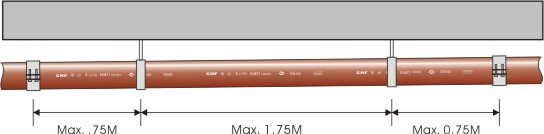

水平橫管 |
||||||||||
.長度大於二米的橫管,須安裝兩個支架(喉碼),喉碼之間不得大於1.75米 |
||||||||||
.管尾接駁位之卡箍與喉碼之間距的長度不得大於0.75米 |
||||||||||
![]() |
||||||||||

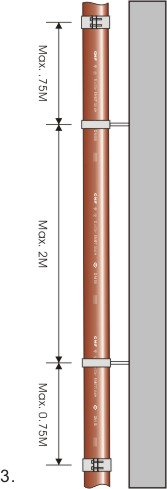

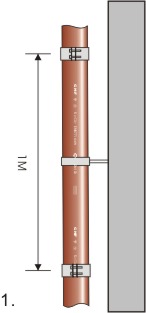

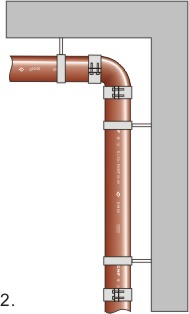

垂直排水管 |
||||||||||
|
![]() |
|||||||||
![]() |
![]() |
|||||||||
所有圖示顏色及呎吋只供參考 |
||||||||||
